壁挂直流电源
产品概述
壁挂式直流电源是我公司专为小容量电力直流系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。
产品特点
1）适合构成38AH/220V、65AH/110V以下的系统。
2）模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。
3）可安装3个2.0A/220V、4.0A/110V自然冷模块。
4）降压单元具有自动硅链降压功能，最大电流2A，冲击电流30A/0.5S。
5）监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
6）监控器具有对电池自动管理的功能。
7）提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接。
8）监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
9）配电单元提供2路交流输入(可选择一路PT供电)、3路馈电输出。
10）PT供电时系统自动限制输出功率。
主要特性

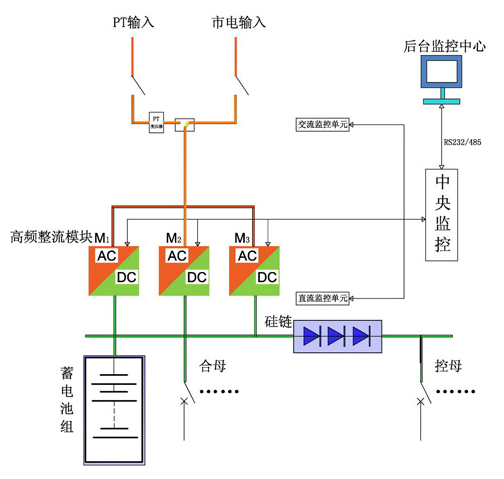

一、系统原理

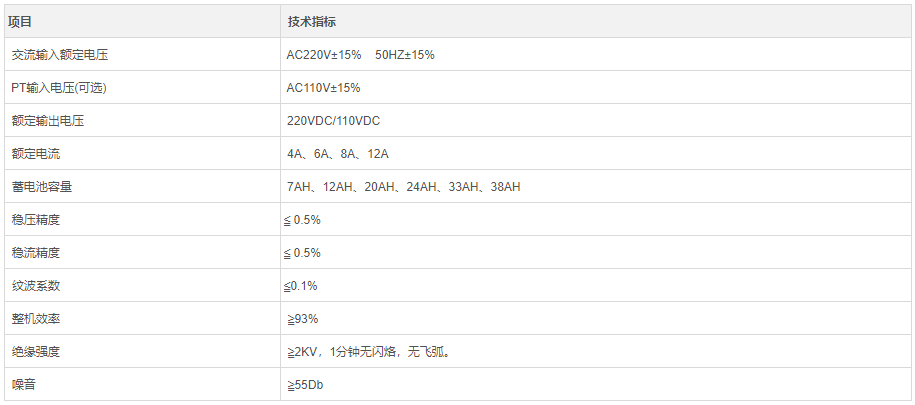

二、技术参数
三、使用环境条件
海拔高度：2500米以下；
环境温度：-5℃～+45℃；
相对湿度：≤90%（20±5℃）；
地震烈度：不超过8度；
交流电网电压幅值持续波动范围：不超过额定电压±15%。

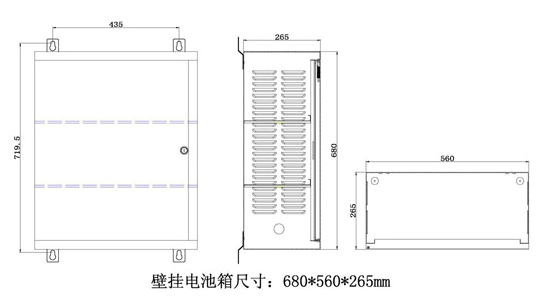

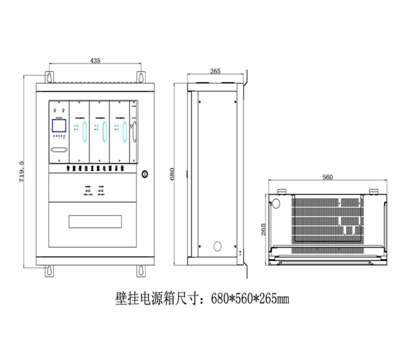

四、外形尺寸
